Van điện từ máy lọc nước là thiết bị tự động kiểm soát và phân phối chính xác nguồn nước cấp vào màng RO. Bài viết dưới đây sẽ tổng hợp chi tiết về cấu tạo, nguyên lý hoạt động và hướng dẫn lắp đặt chuẩn kỹ thuật giúp bảo vệ thiết bị vận hành an toàn.

Van điện từ máy lọc nước là gì?

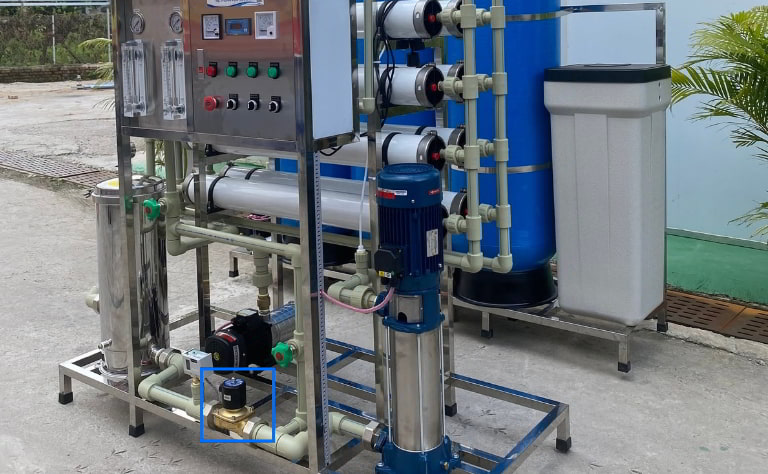

Van điện từ máy lọc nước là thiết bị cơ điện hoạt động như một nam châm điện tự động bằng dòng 24V DC từ Adaptor. Ở trạng thái nghỉ không có điện, van điện từ trong máy lọc nước luôn giữ cơ chế thường đóng để khóa chặt đường nước cấp đầu vào.

Trong sơ đồ máy lọc nước RO, loại van điện từ này được lắp cố định sau lõi lọc thô số 3 và trước bơm tăng áp. Vị trí này giúp chặn đứng áp lực nước sinh hoạt tự do, ngăn nước thẩm thấu qua màng RO để chống thất thoát nước thải khi máy dừng.

Tác dụng của van điện từ máy lọc nước

Van điện từ máy lọc nước đóng vai trò là chốt chặn thủy lực thông minh mang lại nhiều lợi ích vận hành cốt lõi:

Ngăn chặn dòng nước thẩm thấu tự do

Khi máy lọc nước dừng hoạt động(bình áp đã đầy nước hoặc ngắt điện), van điện từ máy lọc nước lập tức đóng chặt. Việc này ngắt hoàn toàn đường nước cấp, ngăn không cho nguồn nước đầu vào tự do thẩm thấu qua màng RO và chảy tràn ra vòi nước thải.

Điều tiết lưu lượng nước cấp vào màng lọc RO ổn định

Khi máy bơm tăng áp vận hành, van điện từ máy lọc nước mở đồng bộ cho phép dòng nước đã qua 3 lõi lọc thô chảy mượt mà vào đầu hút của bơm. Nhờ đó, màng lọc RO luôn nhận được lưu lượng và áp suất thủy tĩnh ổn định để tiến hành tách lọc nước tinh khiết.

Tự động ngắt hệ thống bảo vệ máy khi mất điện

Trong trường hợp rò rỉ điện, mất điện đột ngột hoặc nguồn nước cấp đầu vào quá yếu, van điện từ máy lọc nước tự động sập đóng. Cơ chế này bảo vệ cuộn dây bơm không bị chạy khan, chống chập cháy bo mạch và giữ an toàn cho thiết bị.

Thay thế hiệu quả cho các dòng van xả tay đời cũ

Van điện từ tự động hóa hoàn toàn chu trình đóng ngắt, triệt tiêu rủi ro quên khóa van của người dùng ở các dòng máy cũ, giúp hệ thống vận hành chính xác và tiết kiệm nước hơn.

Cấu tạo van điện từ máy lọc nước

Van điện từ máy lọc nước được cấu tạo từ các bộ phận chính như:

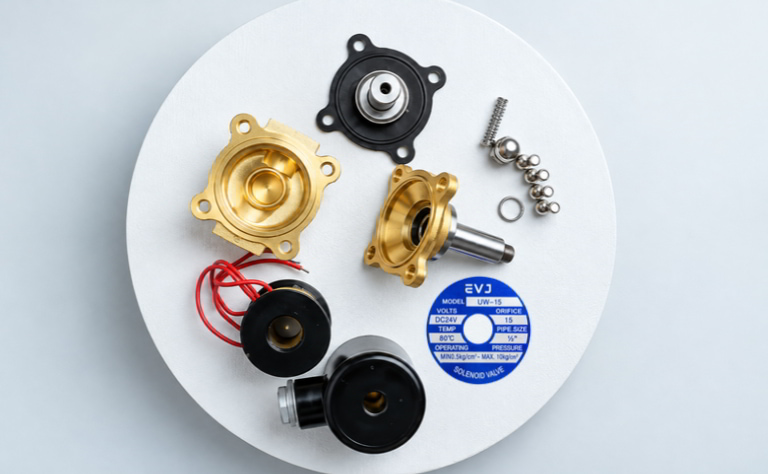

Cấu tạo chi tiết van điện từ máy lọc nước

Thân van: Thường làm bằng nhựa kỹ thuật hoặc kim loại, có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối với đường ống nước.
Cuộn dây điện (coil): Tạo ra từ trường khi được cấp điện (thường sử dụng điện áp 24V cho máy lọc nước RO gia đình, 36V cho máy lọc nước công suất lớn) giúp điều khiển cơ cấu đóng/mở van.
Ống lõi: Là nơi dẫn hướng lõi sắt chuyển động, đồng thời bảo vệ các chi tiết chuyển động bên trong.
Lõi sắt từ (plunger): Di chuyển dưới tác động của từ trường, truyền lực để đóng hoặc mở đường nước.
Lò xo: Làm từ thép không gỉ, đẩy lõi sắt về vị trí ban đầu khi ngắt điện, giúp van trở về trạng thái mặc định.
Màng van và gioăng làm kín: Trực tiếp đóng/mở dòng nước và hạn chế rò rỉ tại vị trí tiếp xúc.

Nguyên lý hoạt động van điện từ máy lọc nước

Bản chất nguyên lý hoạt động van điện từ máy lọc nước là sự kết hợp nhịp nhàng giữa hiện tượng cảm ứng điện từ và quy luật chênh lệch áp suất thủy tĩnh của dòng nước để tác động lên lõi van, từ đó điều khiển màng cao su đóng mở các lỗ thoát áp:

Trạng thái tĩnh (Khi không có dòng điện)

Khi máy lọc nước ngắt nguồn điện (do bình áp đã tích đầy nước tinh khiết hoặc do người dùng chủ động rút điện), cuộn dây bên trong van hoàn toàn không sinh từ lực:

Đối với dòng van thường đóng: Lực ép từ lò xo kết hợp với áp suất thủy tĩnh của nguồn nước đầu vào sẽ đè chặt màng cao su xuống vị trí đáy van. Hành động này bịt kín lỗ thoát áp, chặn đứng dòng nước cấp ngay tại lõi lọc số 1, ngăn không cho nước rò rỉ làm tràn màng RO.
Đối với dòng van thường mở: Lò xo đàn hồi lại giữ trục van ở trên cao để lỗ thoát áp luôn mở. Nhờ vậy, dòng nước được tự do lưu thông xuyên qua van mà không gặp bất kỳ lực cản nào.

Trạng thái kích hoạt (Khi được cấp điện)

Khi vòi nước được mở hoặc bình áp cạn, hệ thống sẽ cấp một dòng điện 24V DC đi vào cuộn coil. Ngay lập tức, cuộn dây đồng sinh ra một từ trường mạnh mẽ tạo lực cơ học để dịch chuyển trục van.

Khi cấp điện hút piston lên hoặc đẩy xuống: Hướng dịch chuyển của piston (lõi van) lúc này sẽ quyết định chu trình đóng hay mở của dòng nước tùy theo loại thiết bị:
- Với loại van thường đóng (NC): Từ lực sẽ hút piston co lên phía trên, giải phóng lỗ thoát áp. Sự sụt giảm áp suất thủy tĩnh đột ngột ở khoang trên màng cao su cho phép áp lực nước từ đường ống đẩy vách màng lên, mở đường cho nước chảy vào hệ thống lọc.
- Với loại van thường mở (NO): Từ lực lại đẩy piston trượt xuống dưới, ép chặt gioăng cao su để bịt kín lỗ thoát áp. Khi áp suất nước ở hai mặt màng van cân bằng, lực lò xo sẽ đè màng van xuống, khóa chặt dòng nước lại không cho đi qua.
Khi kết thúc chu trình: Cảm biến (van áp cao/áp thấp) ngắt điện, từ trường biến mất. Lò xo phản hồi ngay lập tức đẩy piston về vị trí ban đầu, thiết lập lại sự cân bằng áp suất để đưa van trở về trạng thái tĩnh (van NC tự động đóng kín để chặn nước thải, van NO tự động mở ra).

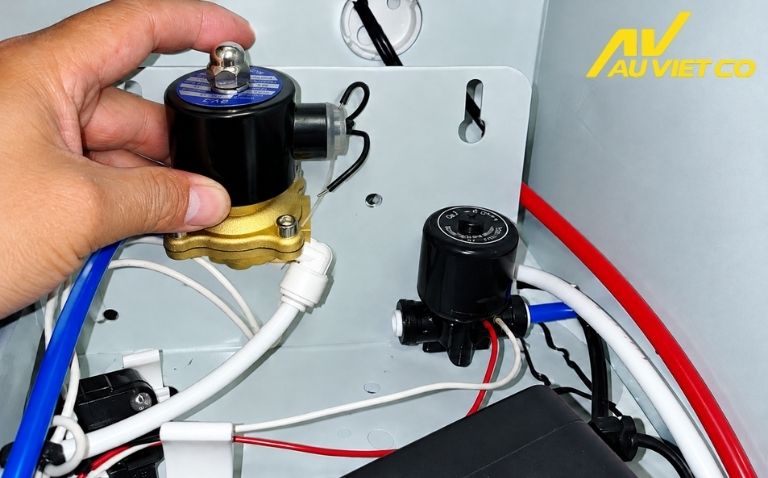

Hướng dẫn lắp đặt van điện từ máy lọc nước đúng kỹ thuật

Để thay van điện từ máy lọc nước hay lắp mới tại nhà an toàn, người dùng thực hiện theo năm bước chuẩn kỹ thuật dưới đây:

Chuẩn bị dụng cụ và ngắt nguồn điện, nguồn nước cấp

Rút phích cắm điện của máy lọc nước ra khỏi ổ cắm. Khóa van vòi nước cấp đầu vào và vặn khóa bình áp chứa nước. Chuẩn bị kìm cắt dây, băng tan (nếu sử dụng van ren 1/4 inch), dây dẫn PU phi 6mm và cụm van điện từ 24V mới.

Xác định vị trí lắp đặt van điện từ trong hệ thống RO

Quan sát đường ống dẫn nước ngầm bên trong thân máy. Tìm chính xác đường ống đi ra từ cút nối của lõi lọc số 3 và đường ống dẫn đi vào đầu hút của máy bơm tăng áp. Cụm van điện từ máy lọc nước sẽ được trích lắp ngay trên đường ống nối giữa 2 vị trí này.

Kết nối đường ống nước phi 6mm đúng chiều mũi tên

Quan sát kỹ trên thân van nhựa sẽ thấy một hình mũi tên chỉ hướng dòng chảy được đúc nổi. Rút ngàm cút nối nhanh phi 6mm. Cắm đường ống đi ra từ lõi lọc số 3 vào cổng ngõ vào (đuôi mũi tên).

Cắm đường ống dẫn sang đầu bơm vào cổng ngõ ra (đầu nhọn mũi tên). Lưu ý: Bắt buộc phải cắm ống đúng chiều mũi tên, nếu cắm ngược chiều áp lực nước sẽ tự đẩy hở màng van.

Đấu nối dây điện van điện từ với Adaptor và rơ-le

Hai đầu dây điện đi ra từ cuộn coil van điện từ 24V không phân biệt cực âm dương. Tiến hành tuốt vỏ cách điện và đấu nối song song 2 đầu dây của van điện từ vào 2 nguồn dây cấp điện của máy bơm tăng áp. Bọc kín mối nối bằng băng keo điện cách nước.

Kiểm tra vận hành và xử lý rò rỉ sau khi lắp đặt

Mở van nước cấp tổng và cắm phích điện cho máy lọc vận hành. Lắng nghe tiếng “tạch” nhẹ khi van điện từ mở. Kiểm tra các đầu cút nối nhanh phi 6mm xem có rò rỉ giọt nước nào không. Mở vòi nước thải xem nước xả bình thường, sau đó thử rút phích điện xem nước thải có ngắt dứt điểm hay không.

Các sự cố thường gặp ở van điện từ máy lọc nước

Khi hệ thống gặp trục trặc, các lỗi thường gặp ở van điện từ máy lọc nước dưới đây sẽ xuất hiện và cần được xử lý kịp thời:

Máy ngắt điện nhưng nước thải vẫn chảy liên tục

Dấu hiệu: Máy lọc đã ngắt điện hoàn toàn, bơm dừng chạy nhưng nước thải vẫn rỉ chảy rả rích không dừng.
Nguyên nhân: Do cặn vôi canxi hoặc rác thô kẹt ngay dưới mặt nấm cao su gây hở đệm van, hoặc lò xo inox bị giãn rão mất đàn hồi.
Khắc phục: Tháo cụm van ra để vệ sinh sạch cặn bẩn trên đệm cao su. Nếu lò xo đã bị liệt, tiến hành thay cụm van mới.

Bơm chạy nhưng không ra nước tinh khiết do cháy cuộn coil

Dấu hiệu: Bơm vẫn chạy rung nhẹ nhưng không có cả nước tinh khiết lẫn nước thải, không nghe thấy tiếng “tạch” đóng mở của van.
Nguyên nhân: Cuộn dây đồng solenoid 24V bị om nhiệt chập cháy, hoặc bị đứt đường dây cấp nguồn từ bộ Adaptor.
Khắc phục: Dùng đồng hồ vạn năng (VOM) đo điện trở 2 chân van. Nếu màn hình báo vô cùng (OL), bạn cần thay van điện từ mới.

Van phát tiếng kêu lạch cạch hoặc bị nóng bất thường

Dấu hiệu: Van phát ra tiếng kêu “tạch tạch” liên hồi khi máy chạy, hoặc chạm tay vào vỏ nhựa cuộn coil thấy nóng bỏng.
Nguyên nhân: Trục piston bên trong bị kẹt cơ học do mạt bẩn, hoặc điện áp từ nguồn Adaptor bị sụt áp chập chờn (không đủ 24V DC).
Khắc phục: Kiểm tra và đo lại điện áp đầu ra của Adaptor, tiến hành tháo vệ sinh lõi piston hoặc thay mới cụm van hỏng.

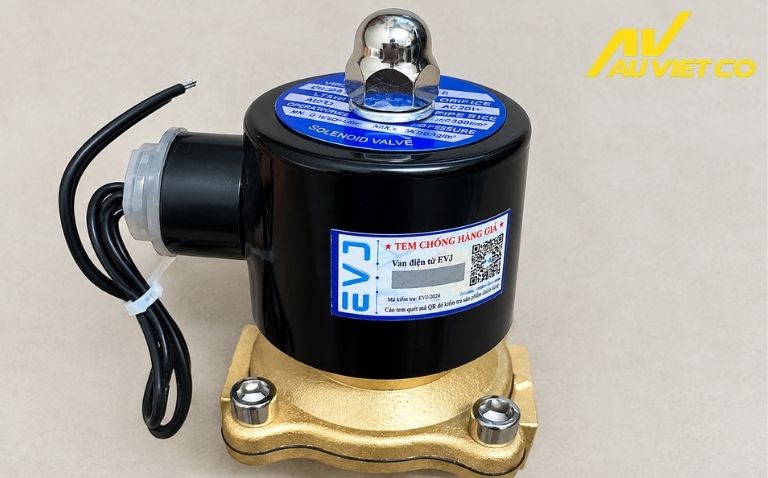

Các sự cố thường gặp ở van điện từ máy lọc nước

Đơn vị cung cấp van điện từ máy lọc nước

Nếu quý khách hàng, nhà thầu dự án hoặc đại lý vật tư ngành nước đang tìm kiếm nguồn cung cấp van điện từ chính hãng cho hệ thống xử lý nước, tưới tiêu tự động hay trạm lọc tổng, hãy liên hệ ngay với Van Nhập Khẩu Âu Việt – đơn vị phân phối uy tín với các lợi thế cạnh tranh:

Hàng sẵn kho số lượng lớn: Đầy đủ các dòng van điện từ nước với đầy đủ kích cỡ từ phi 21 trở lên, sử dụng đa dạng nguồn điện áp 24V DC hoặc 220V AC phù hợp với mọi hệ thống.
Chất lượng nhập khẩu chính hãng: Sản phẩm được nhập khẩu trực tiếp từ các thương hiệu danh tiếng như UNID (Đài Loan), EVJ… Thiết kế cuộn coil dây đồng 100% đúc kín cách điện cùng màng cao su EPDM/PTFE siêu bền chịu áp lực tốt.
Chính sách ưu đãi vượt trội: Báo giá gốc tận kho, áp dụng mức chiết khấu cực cao từ 5% đến 10% cho các đơn hàng số lượng lớn. Toàn bộ sản phẩm đầy đủ CO/CQ, bảo hành chính hãng 12 tháng và hỗ trợ giao hàng nhanh trên toàn quốc.

Bài viết trên đây của Van Nhập Khẩu Âu Việt đã tổng hợp chi tiết về cấu tạo, tác dụng và quy trình thay van điện từ máy lọc nước. Việc nắm vững bản chất kỹ thuật, lựa chọn đúng cụm van và duy trì vệ sinh định kỳ sẽ giúp máy lọc nước vận hành ổn định, cấp nước tinh khiết liên tục và phòng ngừa sự cố rò rỉ nước thải.
