Van điện từ máy nén khí giữ vai trò quyết định trực tiếp đến thời điểm nạp, xả và điều tiết áp lực của toàn bộ hệ thống. Tuy nhiên, sau thời gian sử dụng, thiết bị có thể gặp các sự cố như không đóng/mở, rò rỉ khí hoặc cuộn coil bị cháy. Vậy nguyên nhân do đâu và cách sửa chữa như thế nào? Hãy cùng Van nhập khẩu Âu Việt tìm hiểu các lỗi thường gặp và cách khắc phục hiệu quả trong bài viết dưới đây.

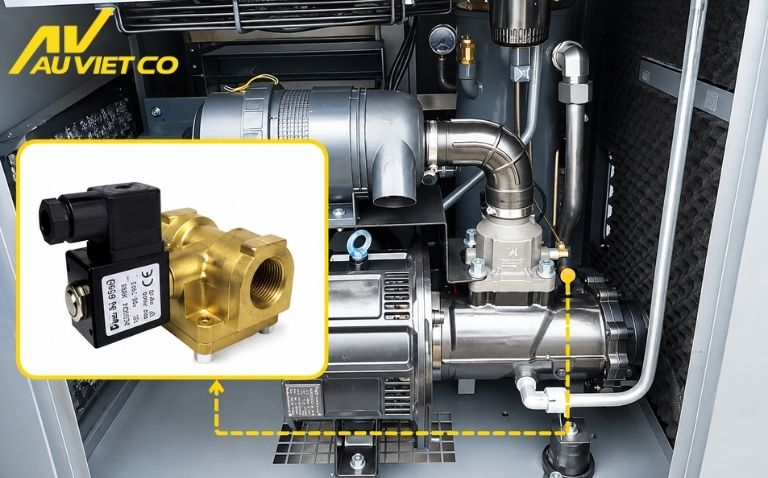

Van điện từ máy nén khí là gì?

Van điện từ máy nén khí là thiết bị cơ điện tự động sử dụng lực từ trường sinh ra từ cuộn dây điện để đóng/mở hoặc điều hướng dòng khí nén. Dòng van điện từ này đóng vai trò là “cầu nối” chuyển đổi trực tiếp tín hiệu điều khiển điện thành hành trình cơ học đóng ngắt đường ống.

Trong sơ đồ vận hành công nghiệp, van điện từ máy nén khí thường được đặt ở các vị trí như: cụm van cổ hút, đường xả đáy bình chứa tích áp và các cổng cấp khí ra xi lanh chấp hành. Với tốc độ đóng mở cực nhanh chỉ từ 20 đến 50 miligiây, thiết bị giúp tự động hóa hoàn toàn quy trình nén khí.

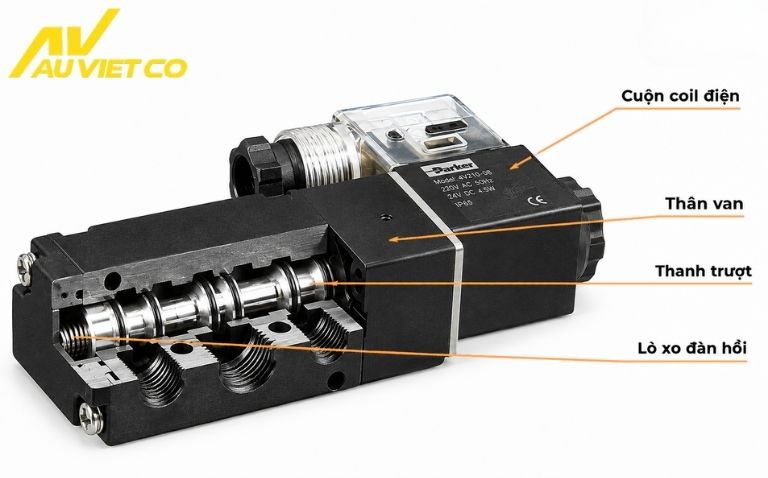

Cấu tạo van điện từ máy nén khí

Việc bóc tách cấu tạo van điện từ máy nén khí giúp kỹ thuật viên dễ dàng khoanh vùng linh kiện bị hư hỏng khi bảo trì:

Cuộn coil điện

Cuộn coil bao gồm các vòng dây đồng quấn quanh trục, bên ngoài đúc bọc vỏ nhựa kỹ thuật hoặc vỏ thép sơn tĩnh điện đạt tiêu chuẩn kháng nước, kháng bụi IP65/IP68. Đây là “cơ quan đầu não” sinh ra lực từ trường khi có dòng điện chạy qua (220VAC, 24VDC, 110VAC).

Do sinh nhiệt liên tục khi ngâm điện, cuộn coil là linh kiện dễ bị chập cháy nếu không được tản nhiệt tốt hoặc cấp sai điện áp.

Thanh trượt Piston và lò xo hồi vị

Thanh trượt Piston chế tạo từ thép từ tính hoặc inox 304, di chuyển tịnh tiến dọc bên trong lòng trụ van. Lò xo hồi vị bằng inox đặt phía trên piston, giữ nhiệm vụ đẩy piston hồi vị về vị trí mặc định ngay khi ngắt điện.

Bộ phận này trực tiếp tiếp xúc với khí nén nên rất dễ bị dính cặn dầu, mạt sắt gây kẹt hành trình.

Thân van chịu áp, màng và gioăng làm kín

Thân van đúc nguyên khối bằng đồng thau, nhôm đúc hoặc thép không gỉ inox 304/316, chứa các khoang rãnh khí chịu áp lực từ 8 đến 16 bar.

Bộ màng và gioăng làm kín được làm từ vật liệu đàn hồi chuyên dụng:

Gioăng NBR: Chịu dầu bôi trơn tốt, nhiệt độ vận hành dưới 80°C (chuyên dùng cho máy nén khí có dầu).
Gioăng viton (FKM) / PTFE (Teflon): Chịu nhiệt độ cao lên đến 185°C, chống ăn mòn vượt trội.

Các cổng kết nối cửa khí (2/2, 3/2, 5/2)S

Thân van điện từ máy nén khí thiết kế các lỗ ren tiêu chuẩn phân chia thành các cổng: Cổng vào, cổng ra và cổng xả (R).

Tùy vào cấu trúc số cửa và số vị trí, van được chia thành dạng 2/2 (2 cửa 2 vị trí đóng/mở đơn thuần), van 3/2 (3 cửa chuyên dùng điều khiển cổ hút) và van 5/2 hoặc 5/3 (dùng đảo chiều xi lanh).

Nguyên lý hoạt động van điện từ máy nén khí

Van điện từ khí nén hoạt động dựa trên sự phối hợp giữa lực hút điện từ của cuộn coil và lực đàn hồi của lò xo để điều khiển quá trình đóng, mở dòng khí nén.

Khi chưa cấp điện

Khi chưa cấp nguồn điện, cuộn coil không sinh ra từ trường, trạng thái của van phụ thuộc vào thiết kế ban đầu:

Với dòng van thường đóng: Lực nén của lò xo hồi vị ép chặt piston và màng van xuống vị trí đế van, bịt kín cổng và chặn hoàn toàn dòng khí nén.
Với dòng van thường mở: Lò xo giữ piston ở vị trí nâng lên, mở toang cửa van cho phép khí nén tự do lưu thông qua các cổng.

Khi được cấp điện

Khi cấp nguồn điện, dòng điện chạy qua cuộn coil tạo ra từ trường, lực từ thắng lực đẩy của lò xo hút hoặc đẩy lõi van dịch chuyển sang vị trí mới. Van sẽ mở cho dòng lưu chất đi qua (NC) hoặc đóng lại để chặn dòng lưu chất (NO) tùy theo thiết kế.

Khi ngắt nguồn điện

Ngay khi bo mạch ngắt tín hiệu cấp điện, từ trường bên trong cuộn coil lập tức triệt tiêu hoàn toàn.

Lực từ biến mất, lò xo hồi vị lập tức giải phóng năng lượng, đẩy piston và màng van về vị trí mặc định ban đầu chỉ trong vòng vài miligiây (20 – 50ms).

Quá trình này giúp khóa chặt hoặc đảo chiều luồng khí nén một cách an toàn và chính xác.

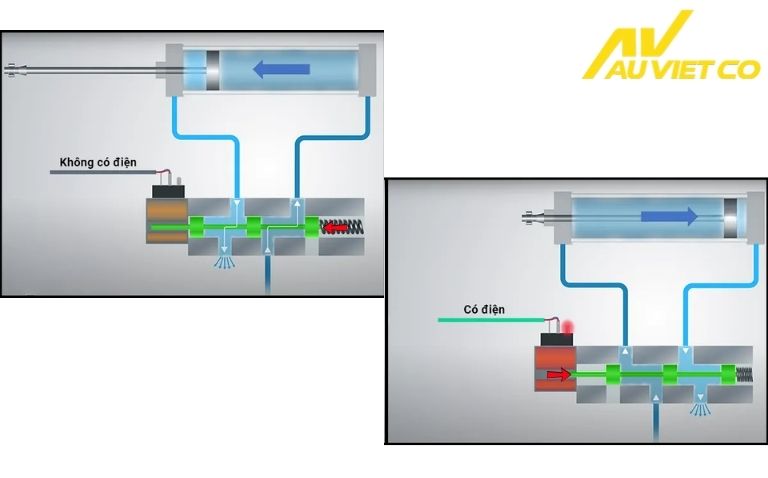

Nguyên lý hoạt động van điện từ máy nén khí

Vai trò của van điện từ máy nén khí

Hiểu rõ vai trò của van điện từ máy nén khí giúp thấy rõ lý do linh kiện này quyết định đến hiệu suất toàn hệ thống:

Điều khiển đóng/mở tải & xả áp suất dư

Đây là vai trò cốt lõi. Van điện từ 3/2 được lắp tại cụm van cổ hút (van nạp tải) để điều khiển máy nén chuyển đổi linh hoạt giữa hai chế độ:

Mang tải (Loading): Mở cổ hút cho máy hút khí nén tạo áp lực.
Không tải (Unloading): Đóng cổ hút và xả khí thừa khi bình đủ áp, giúp giảm tải mô tơ và tiết kiệm điện. Đồng thời, van tự động xả áp dư đầu nén khi dừng máy, chống nổ áp và quá dòng khởi động.

Xả nước ngưng tụ tự động

Khí nén khi bị ép áp suất cao sẽ đọng lại lượng nước ngưng tụ lớn dưới đáy bình tích áp và bộ lọc tách nước.

Van điện từ máy nén khí xả nước tự động kết hợp rơ-le hẹn giờ sẽ mở cổng xả định kỳ từ 3 – 5 giây để đưa cặn nước ra ngoài, bảo vệ bình chứa không bị han gỉ và chống đọng nước.

Điều khiển lưu lượng, hướng đi dòng khí

Van đóng vai trò “công tắc điều hướng”, cho phép ngắt hoặc cung cấp khí nén cấp tốc đến các cơ cấu chấp hành như xi lanh, động cơ khí hoặc cánh tay robot tự động. Dòng van 5/2 giúp đảo chiều khí nén để điều khiển hành trình tiến/lùi trong từng milimét.

Bảo vệ an toàn cho hệ thống

Khi cảm biến nhiệt độ hoặc rơ-le áp suất phát hiện sự cố quá áp/quá nhiệt, tín hiệu điện sẽ kích hoạt van điện từ lập tức đóng ngắt đường cấp khí khẩn cấp, ngăn chặn nguy cơ nổ vỡ đường ống và bảo vệ an toàn cho công nhân vận hành.

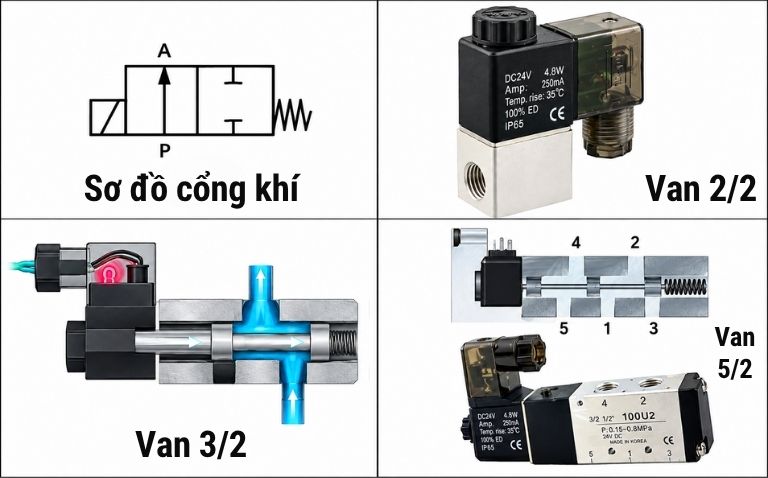

Phân loại van điện từ máy nén khí

Để dễ dàng lựa chọn linh kiện thay thế chuẩn xác, van điện từ máy nén khí được chia theo các tiêu chí sau:

Phân loại theo trạng thái

Van thường đóng: Ở trạng thái mặc định không có điện van sẽ đóng và chỉ mở ra khi được cấp nguồn. Đây là dòng phổ biến, nhằm đảm bảo an toàn, ngắt sạch dòng khí khi mất điện đột ngột.
Van thường mở: Ở trạng thái mặc định không có điện van sẽ mở và đóng lại khi được cấp nguồn. Chuyên dùng cho các tuyến ống cần duy trì dòng khí liên tục mà không tốn điện ngâm coil.

Phân loại theo chức năng, sơ đồ cổng khí

Van đóng mở đơn thuần (Van 2/2): Gồm 2 cửa 2 vị trí, chuyên dùng để ngắt/mở dòng khí cấp ra ngoài.
Van cổ hút xả tải (Van 3/2): Gồm 3 cửa 2 vị trí, chuyên lắp ở cụm đầu nén trục vít để điều khiển đóng/mở cửa nạp khí.
Van xả nước ngưng: Thường là van 2/2 được tích hợp thêm bộ Timer (rơ-le thời gian) để tự động đóng/xả nước định kỳ ở đáy bình tích áp.
Van đảo chiều (Van 5/2, 5/3): Gồm 5 cửa và 2 hoặc 3 vị trí, chuyên dùng điều khiển hành trình của các xi lanh khí nén tác động kép.

Dòng van điện từ máy nén khí không dầu

Đối với các hệ thống máy nén khí không dầu dùng trong y tế, nha khoa, dược phẩm và chế biến thực phẩm, van điện từ máy nén khí phải đòi hỏi quy chuẩn khắt khe:

Thân van: Bắt buộc phải đúc bằng Inox 304/316 hoặc nhựa kỹ thuật cao cấp để chống ăn mòn và ngăn ngừa gỉ sét.
Gioăng màng làm kín: Sử dụng vật liệu PTFE (Teflon) hoặc EPDM đạt tiêu chuẩn vi sinh, đảm bảo không phóng thích phân tử dầu, không mùi và độc hại vào dòng khí sạch.

Các lỗi thường gặp ở van điện từ máy nén khí và cách xử lý

Trong quá trình vận hành liên tục dưới áp lực cao (từ 8 đến 16 bar) và nhiệt độ khắc nghiệt, thiết bị có thể phát sinh một số sự cố ở van điện từ máy nén khí sau:

Kẹt piston do bụi bẩn, cặn dầu hoặc đọng nước

Dấu hiệu: Máy nén khí vẫn gầm rú chạy nhưng áp suất không tăng, khí nén không đi vào bình chứa; hoặc có tiếng xì hơi chảy rả rích qua cửa xả khi van đang đóng.
Nguyên nhân: Khí nén mang theo bụi bẩn, mạt kim loại, cặn dầu bôi trôi hoặc hơi nước ngưng tụ chứa canxi đọng lại bên trong trụ van, khiến thanh trượt piston bị kẹt cứng không thể di chuyển.
Cách sửa: Xả hết áp suất bình về 0. Tháo van, dùng RP7/xăng vệ sinh sạch cặn bẩn trong lòng xi-lanh. Thay lọc gió, lọc tách dầu và xả nước đáy bình.

Cháy cuộn dây coil điện từ do quá nhiệt

Dấu hiệu: Bấm lệnh điều khiển nhưng van hoàn toàn không phát ra tiếng “tạch” cơ học, cuộn coil bốc khói nhẹ, vỏ nhựa biến dạng hoặc bốc mùi khét.
Nguyên nhân: Cấp sai điện áp định mức (cắm coil 24V vào nguồn 220V), cuộn coil bị ngâm điện liên tục quá thời gian cho phép gây om nhiệt đứt dây đồng, hoặc do nguồn điện bị sụt áp liên tục.
Cách sửa: Dùng đồng hồ vạn năng xác định cuộn dây bị cháy. Thay cuộn coil mới đúng thông số điện áp và kích thước. Kiểm tra lại nguồn cấp trước khi cắm điện.

Rò rỉ khí nén tại màng van làm kín

Dấu hiệu: Xuất hiện tiếng xì hơi liên tục tại vị trí mặt bích nối giữa thân van và nắp van, hoặc khí nén rò rỉ qua cổng xả ngay cả khi van đã ngắt điện.
Nguyên nhân: Gioăng, màng cao su (NBR/Viton) hoặc màng PTFE bị rách, lão hóa chai cứng theo thời gian, hoặc do mạt gỉ sắc nhọn chèn ngay bề mặt đế van khiến màng van không thể đóng kín hoàn toàn.
Cách sửa: Tháo nắp van, vệ sinh sạch mạt gỉ bám tại đế van. Thay màng van/gioăng cao su mới đúng kích cỡ. Lắp lại và siết đều ốc theo đường chéo.

Máy nén khí không chuyển trạng thái đóng/mở tải

Dấu hiệu: Máy nén chạy không dừng ngắt khi bình tích đã đủ áp, hoặc máy không thể tự động xả áp dư ở đầu nén để khởi động lại nhẹ tải.
Nguyên nhân: Lò xo phản hồi bên trong bị rão, mất lực đàn hồi vật lý, tín hiệu điện từ rơ-le áp suất bị chập chờn, hoặc đường khí mồi (pilot) điều khiển cổ hút bị tắc nghẽn hoàn toàn.
Cách sửa: Thay lò xo phản hồi mới nếu bị rão/gãy. Dùng khí nén thổi thông đường ống khí mồi (pilot). Vệ sinh hoặc thay mới rơ-le áp suất nếu hỏng tiếp điểm.

Bài viết trên đây của Van nhập khẩu Âu Việt đã tổng hợp chi tiết về cấu tạo, nguyên lý vận hành và các lỗi thường gặp ở van điện từ máy nén khí. Việc nắm vững bản chất kỹ thuật, lựa chọn đúng vật liệu và điện áp điều khiển sẽ giúp hệ thống khí nén vận hành ổn định, tiết kiệm điện năng và phòng ngừa sự cố gián đoạn sản xuất.
